二维码支付停车场改造方案

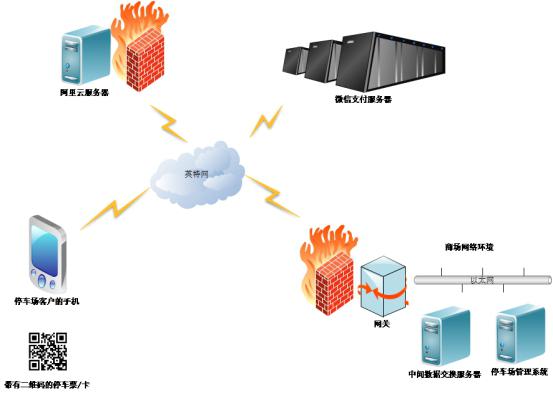

如上图所示,系统分为四部份:

1. 微信支付服务器: 腾讯公司用于处理微信支付的服务器

2. 阿里云服务器: 用于提供操作界面及与微信支付服务器交互,同时记录手机支付交易记录.

3. 商场网络环境: 需要有公网固定ip,用于与阿里云进行数据交换

4. 停车场客户的手机: 用于扫描停车票/卡,并支付停车费用



应用场景描述



客人开车进入停车场时拿到一张停车票/卡,当客人准备离开时,客人拿出手机打开微信,使用扫一扫功能,扫描停车票/卡上的二维码,这时手机会跳转到阿里云服务器并将票/卡的ID号发送给阿里云服务器.



阿里云服务器收到该卡号时,向中间数据交换服务器请求该卡的停车费用.



中间数据交换服务器向停车场管理系统查询该卡进场时间及应付费用等信息,收到后转发给阿里云服务器.



阿里云服务器请求微信支付服务器生成预付单并将用户提供的卡号对应的进场时间及应付费用显示给客人.



当客人点击支付按钮后调用微信支付的安全控件,输入密码后支付成功.



支付成功后微信服务器将通知阿里云服务器,阿里云服务器将本次交易详情记录入数据库.同时调用中间数据交换服务器的通知接口,通知停车场系统该用户已支付了停车费.



停车场系统收到用户付费通知后修改该用户对应的停车票/卡的状态为已付费.



客人拿着自己的停车票/卡到出场收费处或者已付费通道处检验一下即可快速出场,无需再支付费用.



如果客人在手机支付完停车费后一定时间(比如15分钟)内没有出场,则停车场系统以支付时间做为入场时间再次重新计费.





原停车场系统需要改造的部份

1. 阿里云服务器: 根据预计的客户量购买,需要部署Web服务器(用于向客人展示付费界面及后台管理操作)和数据库(用于保存手机支付交易记录)



2. 中间数据交换服务器: 用于运行中间数据交换程序,可以与原停车场系统的数据库服务器放于同一台电脑上,如果预计使用手机支付的客户较多,建议单独放置一台服务器.该服务器需要能在公网上开放一个端口(所以需要一个公网固定IP)以提供数据交换服务.因为该服务器一般在局域网环境中,所以还需要在网关处增加一个端口映射规则(商场的IT人员会处理)



3. 停车票/卡: 票/卡上要印上二维码
